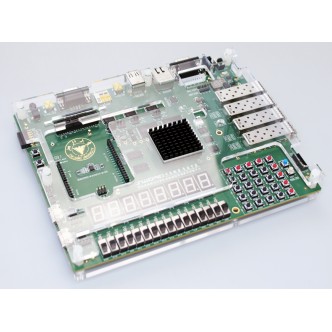

Sword4.0計算機軟硬件課程貫通教學實驗系統
SWORD，全稱?Simple?While?Organic aRc?Design（簡單而又完整的處理器架構設計方法），它既不僅僅是一種單純的硬件，也不僅僅是一種處理器架構的實現，而是一種計算機系統能力培養方法。其內容涵蓋了從數字邏輯硬件設計，到指令集架構設計與擴展，并延伸到編譯器設計，甚至涵蓋了操作系統設計與實現，及基于上述一切內容的計算機系統集成設計與應用
主芯片：Xilinx Kintex?-7
XC7K325T-2FFG676
326,080 個邏輯單元
16,020Kb 容量的片內存儲器
840 個DSP單元
1個PCIe? 2.0 硬核控制器
8個12.5Gbps GTX高速串行收發器
層次化存儲結構
6M Bytes SRAM（位寬48 bit）
512M Bytes DDR3 SDRAM（位寬32bit）
32M Bytes BPI FLASH（位寬32bit）
16M Bytes SPI FLASH（用戶）
16M Bytes SPI FLASH（固化配置文件）
1路microSD卡插槽
高速接口
PCIe Gen2 4 Lane, end point
4路10G光纖接口（SFP+）
主要接口
3路串口：
- USB-UART（miniUSB）串口
- DB9（母）串口
- 插針串口（供LCD觸屏專用）
8個七段數碼管（串行）
16個LED（串行）
16個撥碼開關
5x5 鍵盤矩陣
2個三色燈
1路12位VGA接口（ RGB4:4:4 ）
1路10M/100M/1000M網口（RJ45）
1路HDMI input
1路HDMI output
1路USB-OTG接口
2路USB轉PS2接口
1組Arduino接口(3.3V) (sword做主板)
1組PMOD接口
1路JTAG接口(14 pin)
